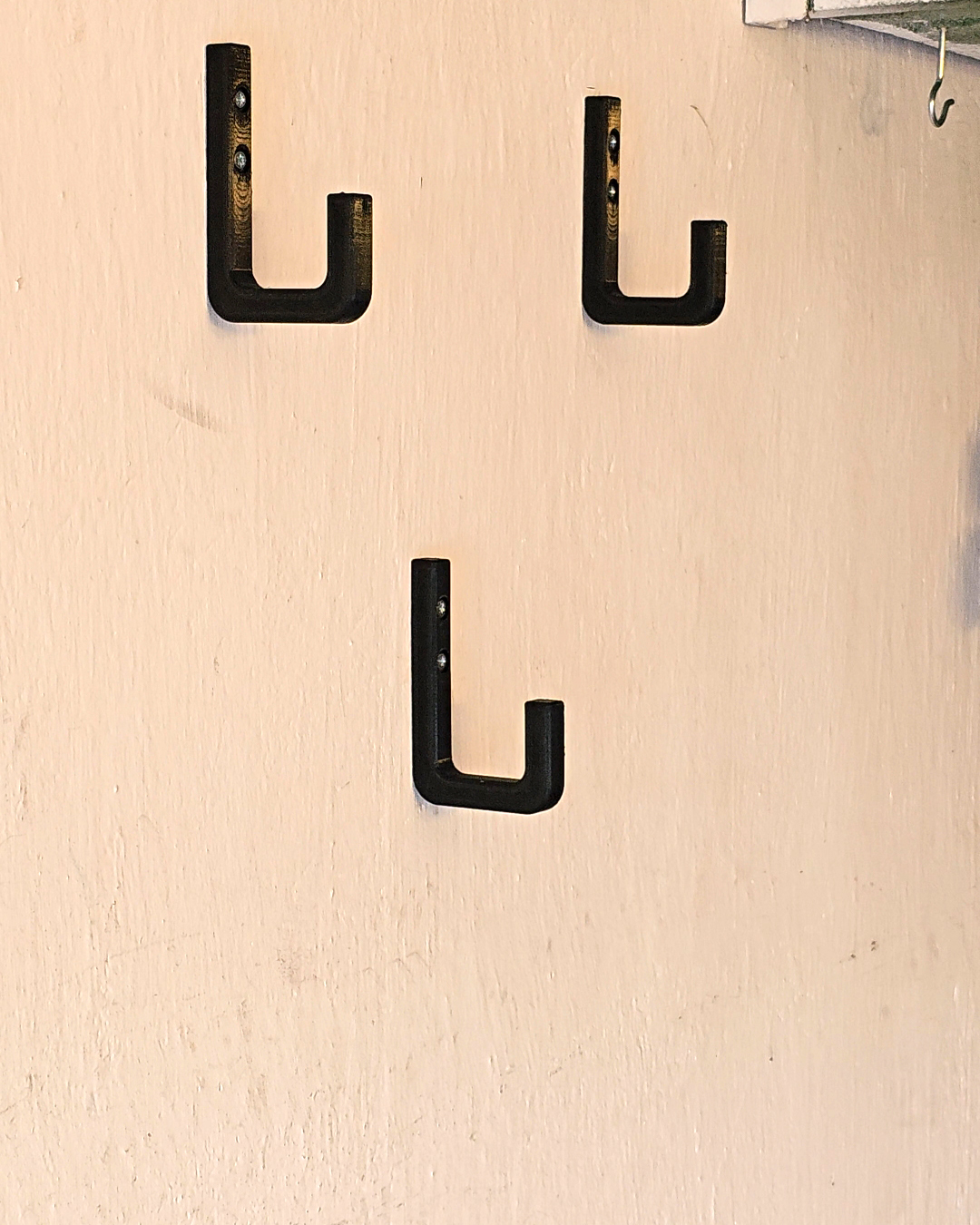

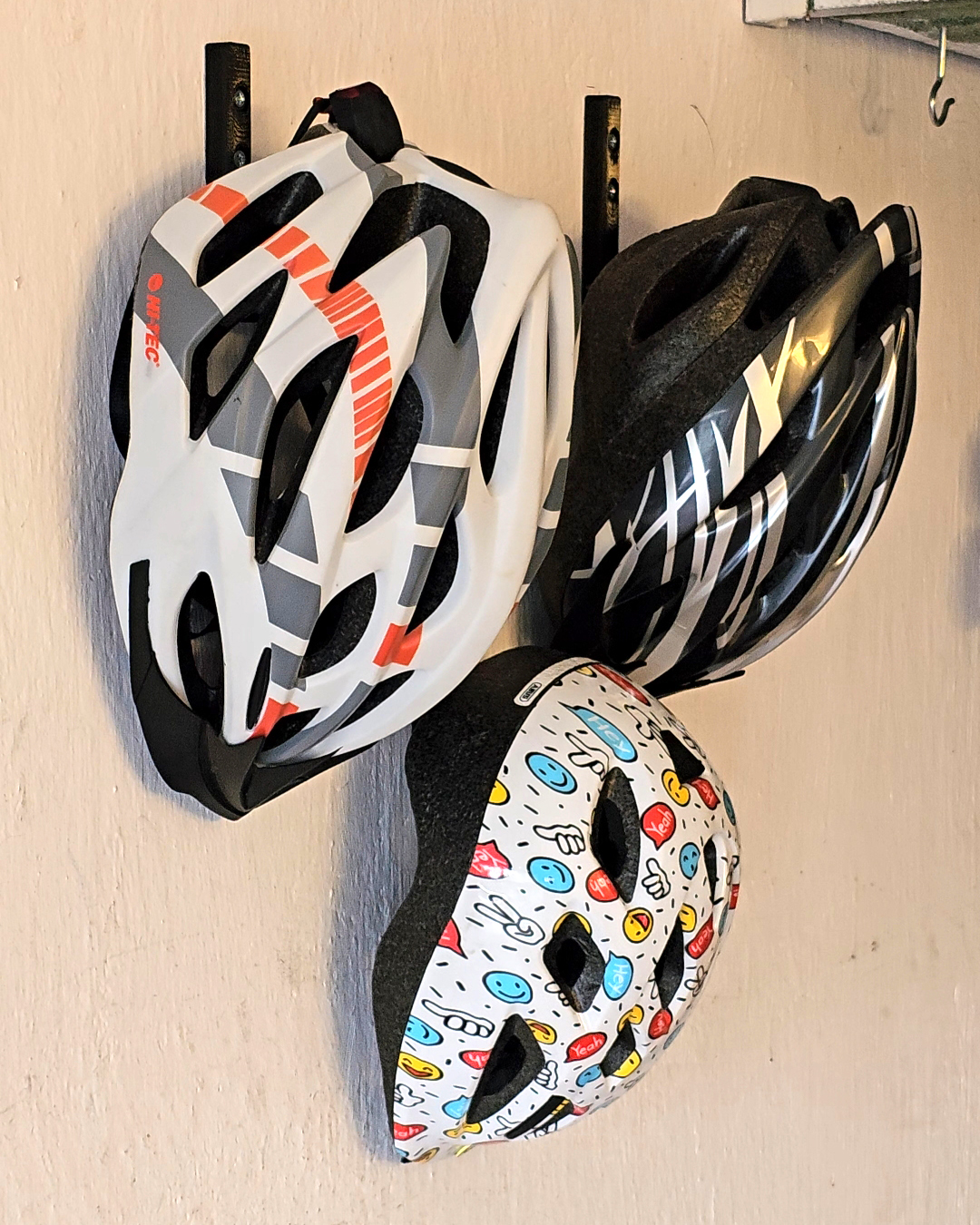

Sezon wiosenny się rozpoczyna, dlatego korzystając z okazji posiadania drukarki 3D postanowiłem zaprojektować i wydrukować uchwyty na kask. Dzięki temu nie zajmują miejsca na półce w garażu, a i efekt końcowy wyszedł całkiem estetycznie.
Projektowanie:
Projektowanie rozpocząłem od pomiarów kasków. Zależało mi na najprostszej konstrukcji oraz utrzymaniu jednej wielkości uchwytów. Finalnie mieści każdy rodzaj kasku: rowerowy, narciarski, wspinaczkowy, rozmiar uniwersalny dla dorosłych i dzieci. Odpowiednia długość zaczepu nie pozwala na zsunięcie się kasku. Dla stabilności mocowania postanowiłem wykonać 2 otwory na kołki rozporowe.
Do zaprojektowania elementu użyłem programu Autodesk Fusion 360. Program jest intuicyjny i posiada wersje darmową do 10 otwartych, edytowalnych projektów, więc jeśli jesteś początkujący i pragniesz zaznajomić się z projektowaniem 3d – polecam zacząć od tego programu. Jeśli chcesz natomiast przetestować inne darmowe programy do projektowania odsyłam Cię do tego wpisu o 22 darmowych programach do projektowania. Na pewno znajdziesz wśród nich coś odpowiedniego dla Ciebie.
Wydruk na drukarce 3D:
Wydrukowałem zaprojektowany element na drukarce 3D własnego autorstwa. Do druku wybrałem materiał PET-G w kolorze czarnym. Postawiłem na taki materiał ponieważ zależało mi na tym, aby był wytrzymały, ale jednocześnie elastyczny i mniej kruchy niż klasyczne PLA. Takie założenia materiałowe dałem jako wyznacznik, ponieważ z tych uchwytów będą korzystać również dzieci więc mało kruche, a wytrzymałe materiały jak najbardziej mile widziane.
Parametry wydruku:
- materiał – PET-G
- technologia druku – FFF
- wysokość warstwy – 0,2mm
- wypełnienie – 40%
- ilość obrysów – 3
- podpora – nie
Jeśli zainteresował Cię projekt, można go znaleźć na stronie Cults3d.
