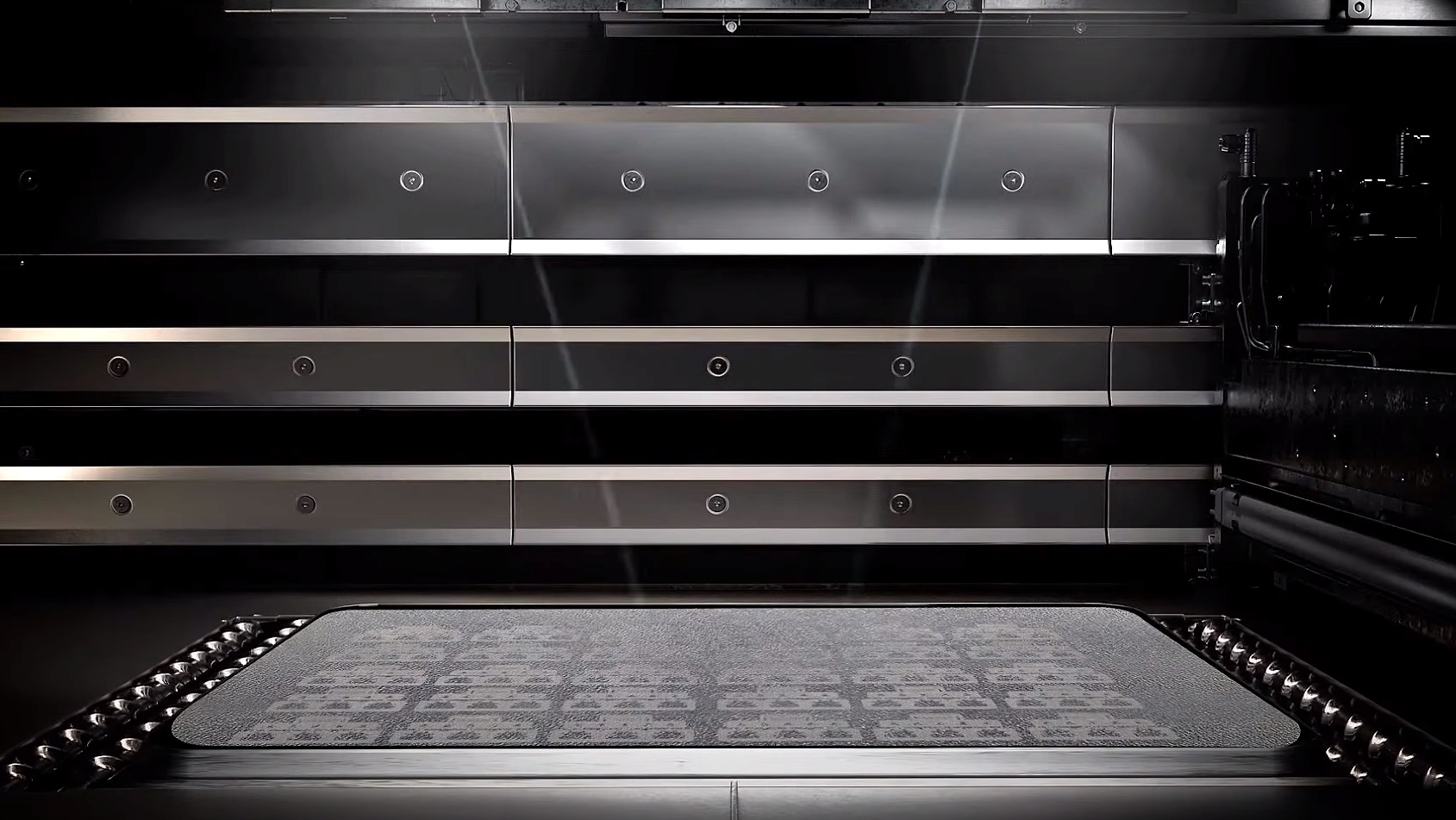

FDR (Fine Detail Resolution) to metoda druku 3D wprowadzona na rynek przez firmę EOS w roku 2023. Technologia z rodzaju Powder Bed Fusion, odmiana technologii SLS, gdzie proszek tworzywa w komorze spiekany jest przez laser CO o dużej mocy i małej średnicy wiązki (długości fali 5μm), a materiał PA1101 ma odpowiednią gradację do tego, żeby stworzyć bardzo precyzyjny model.
FDR (Fine Detail Resolution)
Dzięki średnicy ogniskowej lasera dwukrotnie mniejszej niż w istniejących technologiach SLS, ultracienka i precyzyjna wiązka lasera wytwarza części o grubości ścianek ok 0,22 mm.
Zalety technologii FDR

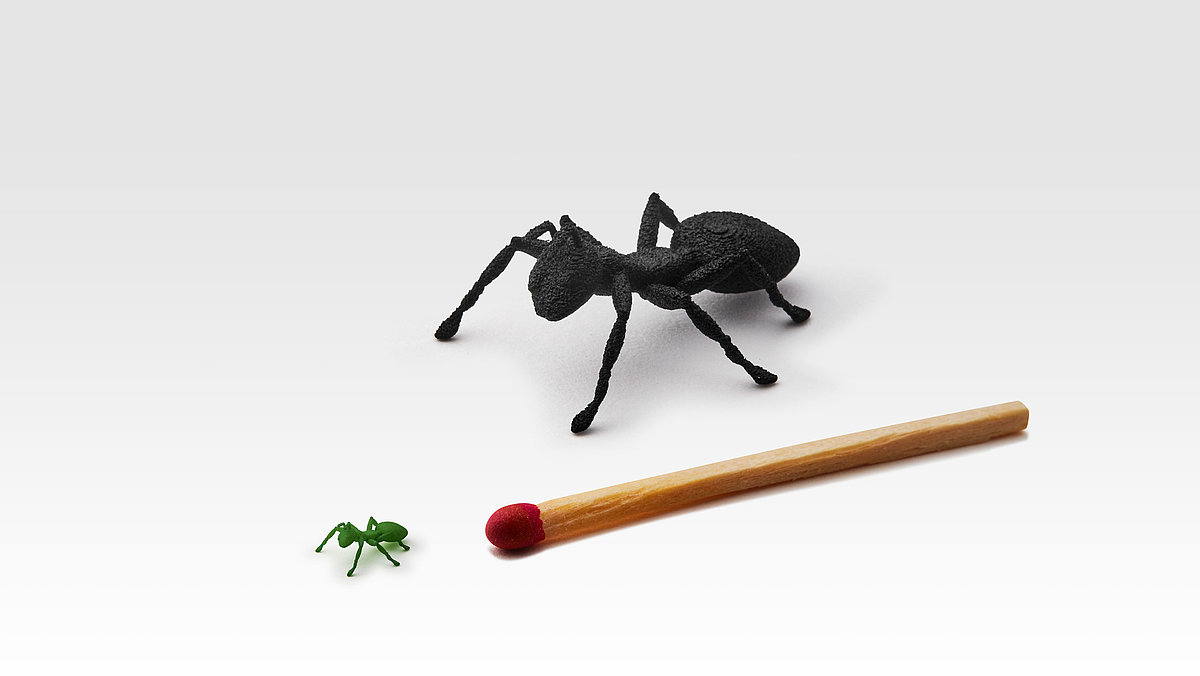

- Technologia FDR umożliwia produkcję bardzo dokładnych i stabilnych wymiarowo części o złożonych strukturach, małych otworach i drobnych szczegółach.
- Dzięki właściwościom materiałowym użytego proszku PA 1101 produkowane części są elastyczne, stabilne wymiarowo i lekkie.
- Produkowane części charakteryzują się minimalną grubością ścianek 0,22 mm, wyjątkowo gładkimi powierzchniami i wyjątkową ostrością krawędzi.
- Mała chropowatość powierzchni pozwala na metalizację wytworzonych części
Urządzenia i materiały
- PA 1101
- PA 1101 ClimateNeutral
Materiał PA 1101 idealnie nadaje się do produkcji elementów funkcjonalnych, które wymagają dużej wytrzymałości materiału i odporności na uderzenia. Dostępna jest również wersja neutralna pod względem emisji dwutlenku węgla. Bazą do wytworzenia tego materiału jest olej rycynowy.
Typowe właściwości mechaniczne w kierunku druku XY
Moduł rozciągania: 1600 MPa
Wytrzymałość na rozciąganie: 48 MPa
Odkształcenie przy zerwaniu: 45%
Właściwości termiczne
Temperatura topnienia: 201°C
Temperatura ugięcia pod wpływem ciepła HDT (1,80 MPa): 46°C
Temperatura ugięcia pod wpływem ciepła HDT (0,65 MPa): 180°C
Właściwości fizyczne
Gęstość : 990 kg/m3

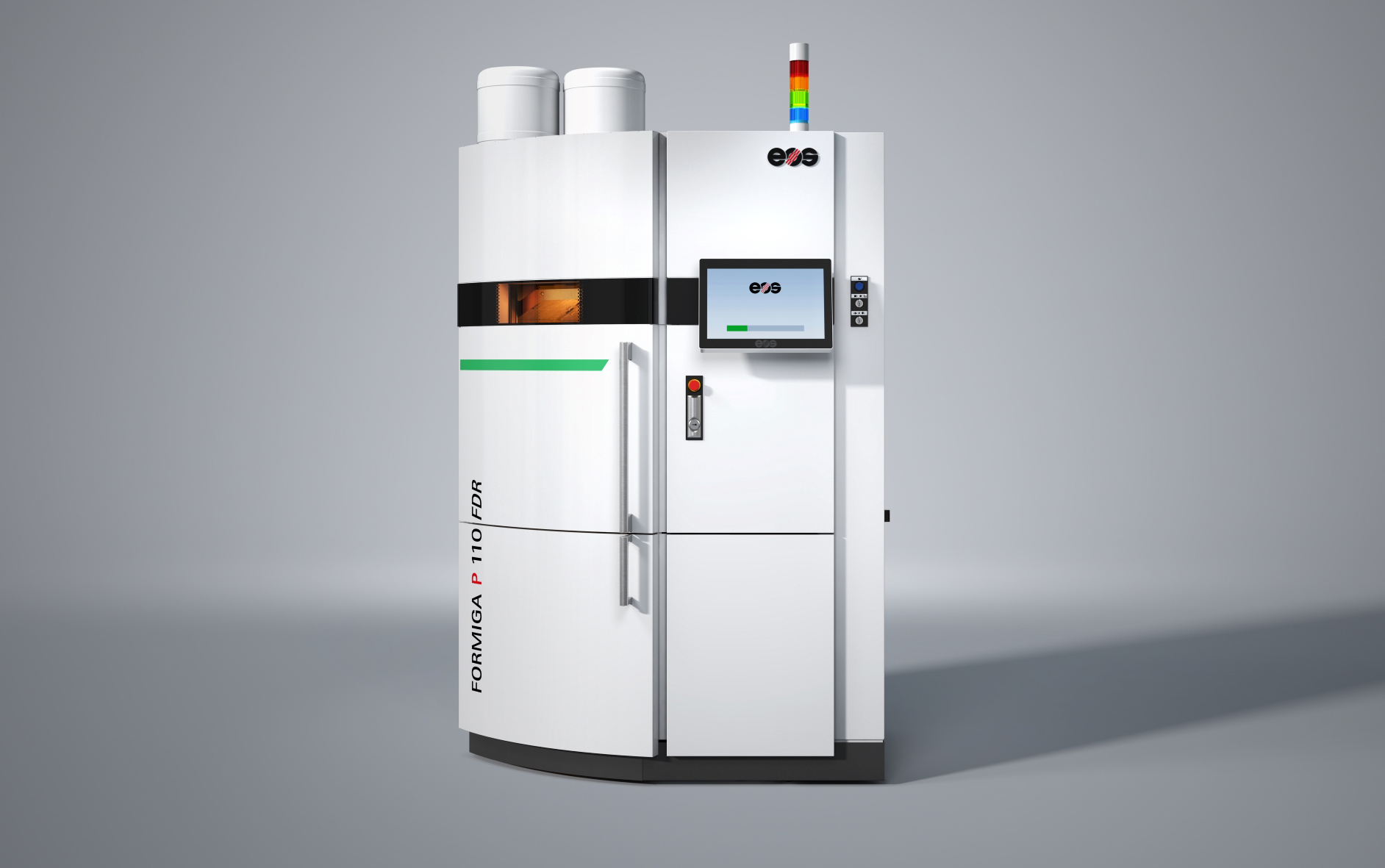

FORMIGA P 110 FDR
- Pole robocze 200 x 250 x 330 mm
- Prędkość druku to 0.5 l/h
- Laser CO; 55 W
- Prędkość skanowania: do 5 m/s
- Pobór energii podczas normalnej pracy ok 3 kW
- Wymiary maszyny 1,32m x 1,1m x 2,2 m
- Waga 610 kg
Koszty
Cena urządzenia EOS FORMIGA P 110 FDR zaczynają się od 170 tys. dolarów amerykańskich (przybliżona cena oparte na udostępnionych danych publicznych. Ceny mogą się różnić w zależności od regionu i czasu i nie obejmują dodatkowych produktów lub usług takich jak podatki, wysyłka, akcesoria, szkolenia, instalacja).
źródło: www.eos.info, www.1zu1prototypen.com
