Zespół entuzjastów projektowania i technologii Akemake stworzył świetny głośnik z pomocą drukowania 3D i filamentu drewnianego.

Wydrukowany zestaw glosnikowy Spirula 4.0 -1

Kształt głośnika inspirowany jest gatunkiem kałamarnicy zwanej Spirula, żyjącej w ciepłych wodach podzwrotnikowych i zwrotnikowych. Kałamarnica przypomina kształtem róg barani i tak też wygląda głośnik stworzony przez zespół. Drukowanie trójwymiarowe głośnika na drukarce LeapFrog w dwóch częściach zajęło 18 godzin.

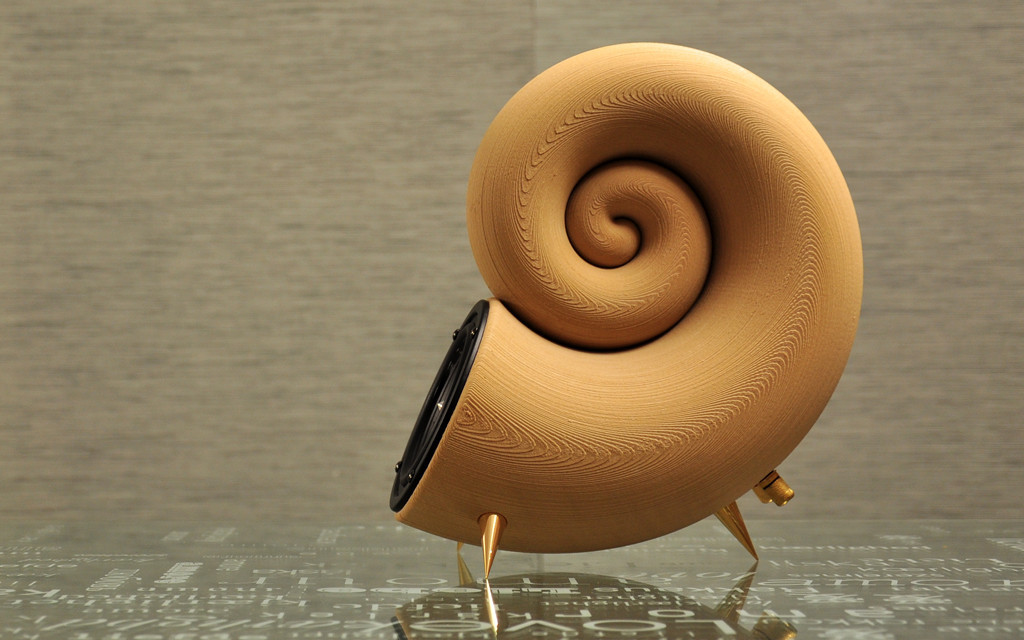

Wydrukowany zestaw glosnikowy Spirula 4.0 -2

Głośnik został podzielony na dwie połówki ze względu na to, aby uniknąć stosowania podpory przy druku, jak twierdzi zespół, chcieli uzyskać przez to jeszcze lepszą jakość powierzchni zewnętrznej ślimaka. W następnym etapie dwie połówki zostały ze sobą sklejone, a czas montażu całego już gotowego głośnika wyniósł ok. 2 h, w tym klejenie, lutowanie i montaż wszystkiego razem.

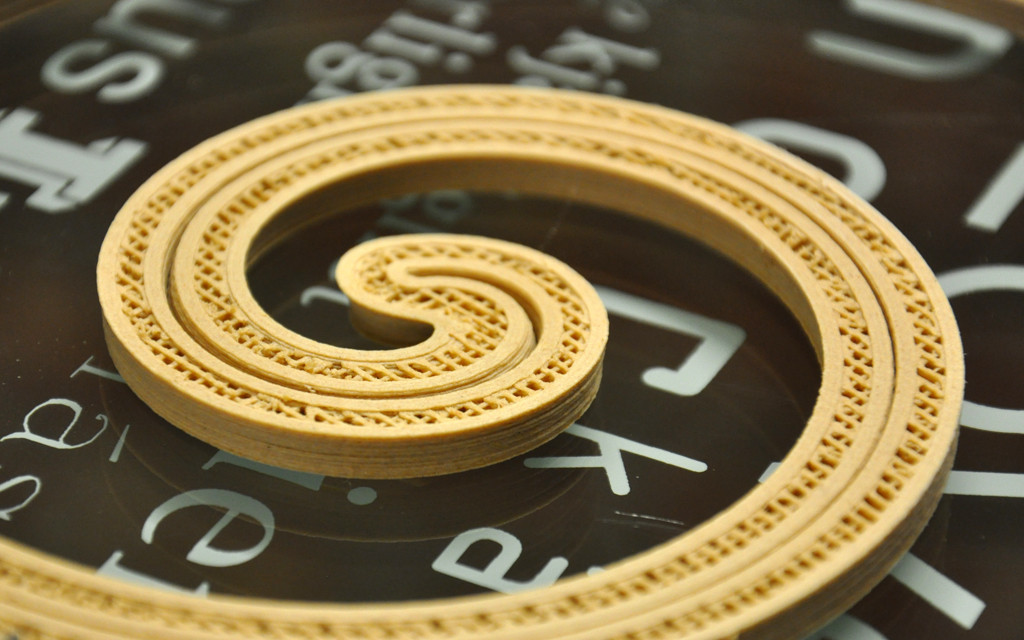

Wydrukowany zestaw glosnikowy Spirula 4.0 -4

Materiałem z którego został wykonany Spirula 4.0 jest Timberfill wykonany przez firmę Fillamentum, jest on odpowiednikiem materiału Laywood-D3. Po wydrukowaniu materiał wygląda i pachnie jak drewno.

Waga jednej wydrukowanej obudowy głośnika to w przybliżeniu 650g.

Elementy jakie są potrzebne na zbudowanie zestawu głośnikowego:

  • filament drewnopodobny ( Timberfill, Laywood)
  • głośnik W4-1052SDF – 2 szt.
  • nóżki głośnikowe SPS35/S.C. – 6 szt.
  • złącze RCA – 4 szt.
  • śruby M3x15  – 8 szt.
  • klej

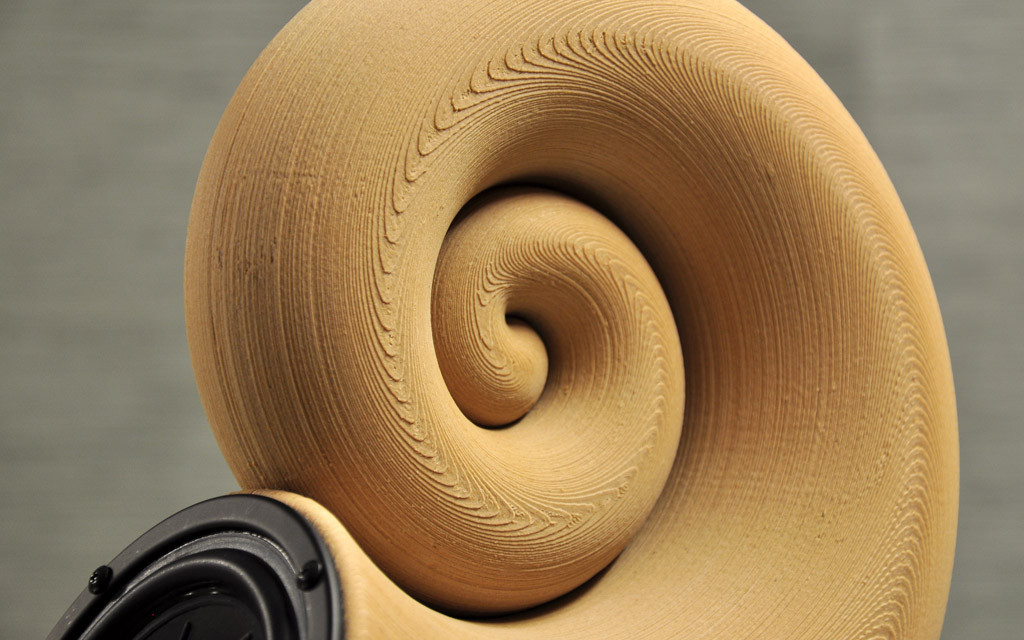

Wydrukowany zestaw glosnikowy Spirula 4.0 -3

Specyfikacja:

  • Pełnozakresowe 4” głośniki
  • Impedancja: 4 Ω
  • Moc nominalna: 15 W
  • Grubość ścianek: 6 mm
  • Pojemność obudowy: 2,2 l
  • Wymiary zewnętrzne: 238 x 264 x 124 [mm]

Plik STL głośnika można ściągnąć za darmo ze strony Akemake po wcześniejszym zalogowaniu.

źródło: akemake.com
