Krótkim wstępem zaprezentuję o co właściwie chodzi w szybkim wykonywaniu prototypów, otóż Rapid Prototyping jest wspólną nazwą procesów szybkiej budowy obiektów fizycznych na podstawie ich modeli komputerowych.
Systemy szybkiego wytwarzania prototypów to grupa urządzeń i technologii wchodzących w skład CAM. W odróżnieniu od metod ubytkowych stosowanych przez obrabiarki, metody RP są addytywne – polegają na stopniowym nakładaniu kolejnych warstw materiału przez klejenie, stapianie, spiekanie czy utwardzanie różnych materiałów za pomocą lasera lub innych wiązek promieniowania.
Pierwsze RP powstały w latach 80-tych początkowo tylko do produkcji prototypów, obecnie znajdują coraz szersze zastosowanie także do produkcji narzędzi lub krótkich serii wysokiej jakości elementów. Słowo „szybkie” oznacza w praktyce okres od kilku do kilkudziesięciu godzin zależnie od metody i zastosowanego sprzętu oraz złożoności modelu. Stosuje się różne materiały np. o wysokiej temperaturze topnienia dla końcowego produktu i o niskiej temperaturze topnienia jako wypełniacze separujące poszczególne części.
Ważniejsze metody Rapid Prototyping:
- Stereolithography- SLA – utwardzanie fotopolimeru za pomocą lasera UV
- Fused Deposition Modeling – FDM – wtapianie porcji wypełniacza plastikowego lub drutu metalowego
- Selective Laser Sintering – SLS– spiekanie za pomocą lasera cząstek plastiku, metalu, ceramiki lub szkła
- EMB – Electron Beam Melting – stapianie warstw metalu w komorze próżniowej za pomocą wiązki elektronowej
- Laminated Object Manufactirung – LOM – sklejanie profilowanych arkuszy plastiku, papieru lub metalu
- IJP – Ink Jet Printing -w metodzie tej płynny materiał elementu nanoszony jest warstwowo w postaci kropel, które są utwardzane poprzez gwałtowne schłodzenie.
- 3DP – druk przestrzenny – sklejanie materiału proszkowanego za pomocą nastrzykiwanego kleju (lepiszcza)
Większość technologii szybkiego prototypowania wykorzystuje jednak zasadę dodawania materiału w trakcie budowy obiektów, w przeciwieństwie do tradycyjnych procesów obróbki, kiedy materiał jest usuwany. Dlatego jedną z najpopularniejszych tego typu technologii jest stereolitografia.
Nie ma jeszcze za wiele polskich filmików na temat drukowania 3D, ale ten chyba idealnie obrazuje jak wiele możliwości daje nam ta technologia

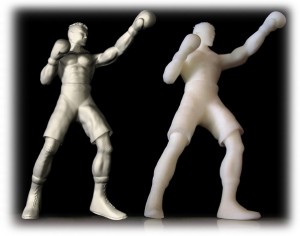

Zdjęcie: www.instatuts.com
