Chciałem przedstawić moją koncepcję wytłaczarki do filamentu potrzebnego przy drukowaniu metodą FDM ( Fused Deposition Modeling).

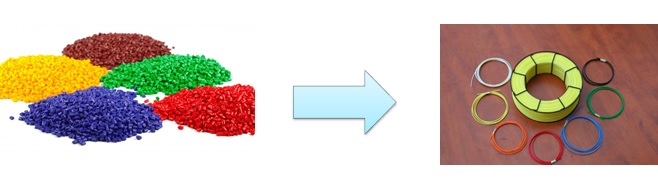

Celem projektu jest zbudowanie domowej wytłaczarki, będącej w stanie wyprodukować odpowiedni filament (półprodukt) do druku FDM, z granulatu tworzyw polimerowych.

mój projekt wytłaczarki-4

W maszynach FDM aktualnie używa się dwóch średnic filamentu – 1.75 mm i 3mm. Na początku testy wykonane będą przy wytwarzaniu średnicy 1.75mm, a w przyszłości także 3mm jeśli oczywiście zajdzie taka potrzeba.

Główne założenia:

  • Tania produkcja filamentu do drukarek 3D działających w technologii FDM
  • Możliwość przetwarzania materiałów ABS, PLA i Nylonu, a także mieszanin innych tworzyw
  • Tolerancja średnicy filamentu na poziomie ±0.02 mm

Idea działania wytłaczarki



mój projekt wytłaczarki-3

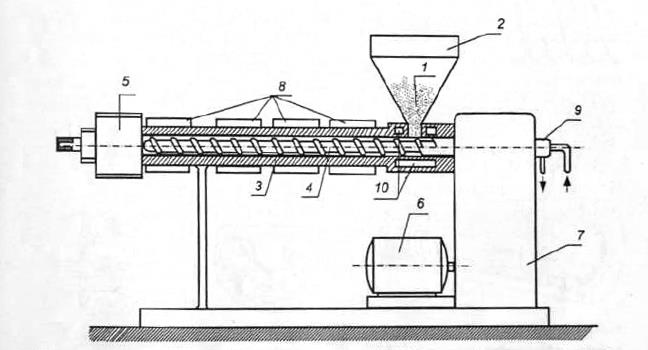

Schemat wytłaczarki: 1 – tworzywo, 2 – zasobnik, 3 – cylinder, 4 – ślimak, 5 – głowica, 6 – silnik napędowy, 7 – przekładnia, 8 – układ nagrzewający, 9 – dopływ czynnika chłodzącego ślimak,  10 –chłodzenie cylindra w strefie zasypu tworzywa



Tworzywo wsypane do zasobnika musi zostać uplastycznione przy odpowiedniej temperaturze, sprężone a następnie przeciśnięte przez głowicę. Aby uzyskać tolerowaną średnicę, ścianki wstępnie wytłoczonego filamentu muszą zostać szybko ochłodzone na co pozwala kalibrator zamontowany na końcu głowicy.



Model koncepcyjny

wytłaczarka-mój-projekt



Na modelu nie zostały uwzględnione wszystkie elementy, które już niedługo zamierzam dorysować. Teraz czas pozyskać potrzebne części, poskładać całość i zrobić testy. Więcej szczegółów projektu już wkrótce na tej stronie.

Tematem zainspirował mnie Hugh Lyman, który w wielu 83 lat stworzył wytłaczarkę filamentu za mniej niż 250 dolarów, dzięki czemu wygrał konkurs the Desktop Factory Competition.

Postępy prac można obserwować tutaj.
